宿遷印后加工錯頁檢測系統
發布時間：2021-10-14來源：深圳凌誼視覺科技有限公司
宿遷[印后裝訂加工]在線檢測錯頁/倒置/印刷缺陷/圖文防混檢測設備由深圳凌誼視覺科技有限公司自主研發，利用CCD視覺技術幫助江蘇地區印刷包裝企業低成本加裝視覺檢測設備解決生產過程中出現的錯、漏、混料等問題。
下面由凌誼視覺陳工介紹在線錯頁檢測設備：

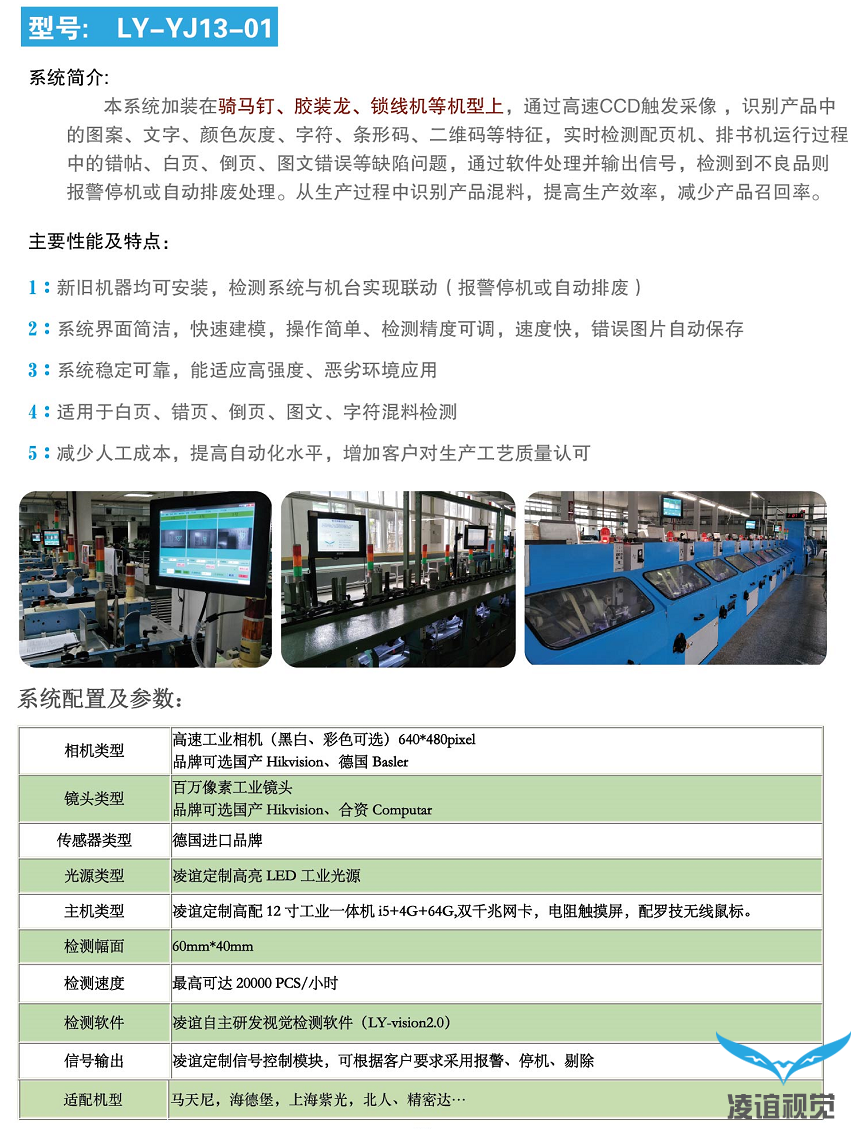

設備型號：LY-YJ13-01
設備簡介：
圖文防混料放錯頁檢測系統是加裝在客戶騎馬釘、膠裝機機臺上，生產時客戶可以通過CCD實時識別產品是否混料，通過軟件處理分析發送信號，處理不良產品，機臺可通過停機或者直接剔除排廢方式，防止白頁、錯頁、倒頁、圖文等缺陷問題出現，從源頭上杜絕產品混料，提高生產效率，盡可能減少產品召回率。
設備特點：
a：檢測系統與機臺聯動，操作簡單，新舊機器均可安裝
b：本系統界面簡潔，快速建模，操作簡單、檢測精度高，速度快。
c：系統穩定可靠，能適應高強度、惡劣環境應用。
d：適用于過板紙、白頁、錯頁、倒頁、圖文、字符混料檢測
e：減少人工成本，提高自動化水平，增加客戶對生產工藝質量監控認可。
設備硬件參數與規格
相機類型 |
高速工業相機（黑白、彩色可供選配）640*480pixel
默認為國優品牌，可選進口品牌。 |
鏡頭類型 |
標準工業鏡頭
默認為國優品牌，可選進口品牌。 |
傳感器類型 |
德國進口品牌 |
光源類型 |
凌誼定制高亮LED工業光源 |
主機類型 |
定制國優品牌高配12、15寸工業一體機i5+4G+64G,雙千兆網卡，電阻觸摸屏，配羅技無線鍵鼠。 |
檢測幅面 |
60mm*40mm |
檢測速度 |
最高可達20000張/小時 |
檢測軟件 |
凌誼公司研發視覺檢測軟件（LY-vision2.0） |
信號輸出 |
凌誼定制信號控制模塊，可根據客戶要求采用報警、停機、剔除 |
| 適配機型 | 馬天尼、紫光、北人、精密達等 |
設備工作流程
為了使相機每次都能拍攝到相同的位置，每走一張紙傳感器給相機發送觸發拍照信號。
1.傳感器信號發送給相機。
2.相機通過交換機的支持開始拍照。
3.所獲取的圖像傳送給電腦軟件進行分析，判斷。
4.通過軟件分析出的結果傳送給機臺設備，若為OK，不發送信號，機臺正常運行。若為NG，將發送停機信號，機臺將停止運行。
以上宿遷[印后裝訂加工]在線檢測設備由凌誼視覺自主研發，利用機器視覺幫助廣大江蘇印刷企業解決生產混料人工檢測慢，檢測標準不統一，保障企業出貨品質！
凌誼視覺包裝印刷檢測系統包含以下5類：
